产品简介:ADXL213AE ADI倾角传感器

ADXL213是一款完整的低成本、低功耗、双轴加速度计 ， 提供经过信号调理、占空比调制的输出 ， 所有功能均集成于一个单芯片IC中 。 该器件的满量程加速度测量范围为 ±1.2 g (（典型值） ， 既可以测量动态加速度（例如振动） ， 也可以测量静态加速度（例如重力）。

输出为数字信号 ， 其占空比（脉冲宽度与周期之比）与加速度成比例(30%/g) 。  占空比输出可以直接通过微控制器测量，无需模数转换器或胶连逻辑。

该器件使用创新的设计技术 ， 可确保高零偏稳定性（典型值优于 0.25 mg/°C）以及严格的灵敏度稳定性（典型值优于50 ppm/°C）。

典型本底噪声为160 μg/√，因而在倾斜检测应用中，可以利用窄带宽(<60 Hz)解析1 mg （0.06°倾斜）以下的信号。

用户使用XFILT 和 YFILT引脚上的电容 CX 和 CYM 选择该加速度计的带宽。根据应用需要，可以选择0.5 Hz至250 Hz范围内的带宽。

ADXL213提供5mm × 5mm × 2mm、8引脚密封LCC封装。

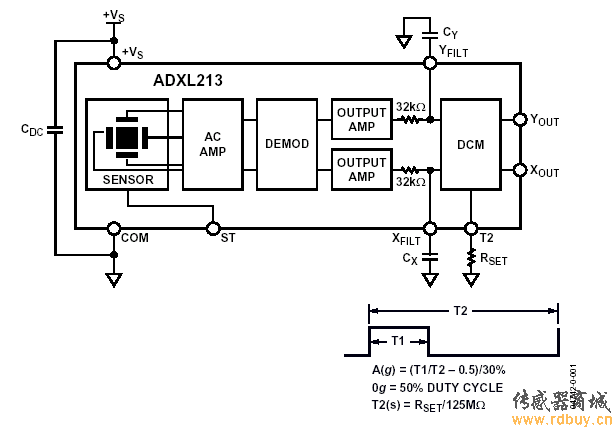

ADI倾角传感器ADXL213AE内部结构图

ADI倾角传感器ADXL213AE优势特点

• 在单芯片IC上实现双轴加速度计
• 5 mm × 5 mm × 2 mm LCC 封装
• 分辨率：1 mg (60 Hz)
• 低功耗： 700 µA （ Vs=5 V，典型值）
• 高零偏稳定性
• 高灵敏度精度
• 脉冲宽度调制的数字输出
• X轴和Y轴对齐精度：0.1°（典型值）
• 利用单个电容调整带宽
• 单电源供电
• 抗冲击能力：3500 g

ADI倾角传感器ADXL213AE应用范围

• 汽车倾斜报警
• 数据投影仪
• 导航
• 平台稳定/调平
• 警报器和运动检测器
• 高精度双轴倾斜检测

ADI倾角传感器ADXL213AE外观尺寸

ADI倾角传感器ADXL213AE选型表
